佛山全田機械細述關于方通機的制作方法!

您的當前位置: 首 頁 >> 新聞動態 >> 公司新聞

佛山全田機械細述關于方通機的制作方法!

發布日期:2022-06-21 作者:全田機械 點擊:

在鋁合金材料生產過程中,經常需要將鋁帶制成鋁方通,鋁方通具有開放的視野、通風、透氣的特性,同時鋁方通的安裝簡單,維護同樣也很方便,由于每條鋁方通是單獨的,可隨意安裝和拆卸,無需特別工具,方便維護和保養;


通常生產鋁方通是利用方通機將鋁帶經過連續滾壓或冷彎成形,經過切斷裝置切斷,然后形成單獨的鋁方通,然而現有技術中,方通機不能隨意調整切斷長度。


技術實現要素:本實用新型的目的在于提供一種方通機,解決現有方通機不能隨意調整切斷長度的問題。


一種方通機,包括方通架:

1、方通架上設置至少兩個滾壓裝置,方通架中部設置至少兩個冷彎裝置,方通架末端設有切斷裝置;


2、方通架末端向外延伸方向設置紅外感應裝置,紅外感應裝置包括支撐架、紅外感應器;


3、支撐架上端安裝紅外感應器,支撐架底部設有固定支架;


4、紅外感應器與切斷裝置控制單元信號連接;


5、其設計目的在于,通過設置滾壓裝置與冷彎裝置方便對鋁帶進行滾壓和冷彎,通過紅外感應器采集鋁帶長度信號,將信號傳遞給切斷裝置控制單元,由控制單元控制切斷裝置切斷鋁帶,通過調節紅外感應裝置與切斷裝置之間的間隙,進而控制切斷長度。

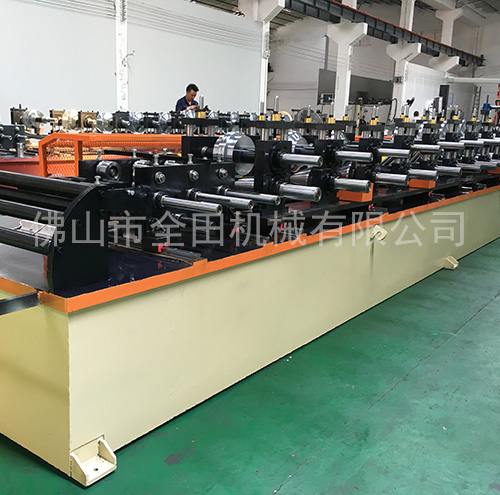

方通機



滾壓裝置包括上壓輪、下托輪、滾壓架,

1、滾壓架上設置上壓輪與下托輪,上壓輪與下托輪凹凸配合,且上壓輪與下托輪之間留有間隙,上壓輪接觸鋁帶上端,下托輪接觸鋁帶下端;


2、其目的是,通過上壓輪與下托輪的配合對鋁帶進行滾壓,由上壓輪對鋁帶施加一個向下的力,下托輪對觸鋁帶施加一個向上的力,從而通過凹凸配合實現對鋁帶中部滾壓成形。


3、更進一步的技術方案是,上壓輪包括左壓輪、右壓輪,左壓輪與右壓輪之間留有間隙,左壓輪、右壓輪均通過調節桿連接滾壓架;


4、其目的是,通過調節桿對左壓輪與右壓輪之間的間隙進行調整,便于生產過程中控制的鋁方通的槽寬。



冷彎裝置包括冷彎架、冷彎轉筒、輥筒,

1、冷彎架上設置冷彎轉筒、輥筒,冷彎轉筒與鋁帶側面接觸,輥筒與鋁帶下部接觸;


2、其目的是,通過冷彎轉筒對鋁帶的側面進行冷彎成形,通過輥筒保證了鋁帶冷彎后不會脫離生產軌跡。


3、更進一步的技術方案是,冷彎轉筒與冷彎架螺栓固定,冷彎轉筒與輥筒之間的夾角隨著鋁帶運動方向由0~90度依次增大;


4、其目的是,通過螺紋連接便于拆卸,方便調整冷彎轉筒與輥筒之間的角度,通過依次增大冷彎轉筒與輥筒之間的夾角,使鋁帶的兩側彎折幅度越來越大,有效避免了一次彎折易導致的扭力過大的情況。


作為優選,冷彎裝置與滾壓裝置之間的間隙相同,其目的是,通過相同間隙使鋁帶受力形變的過程滾壓月冷彎較為均勻,產品質量更高。
